SeaTunnel 引擎（Zeta）架构

1. 概述

1.1 问题背景

数据集成引擎必须解决基本的分布式系统挑战：

• 分布式执行：如何跨多台机器执行作业？
• 资源管理：如何高效地分配和调度任务？
• 容错：如何从工作节点/主节点失败中恢复？
• 协调：如何同步分布式任务（检查点、提交）？
• 可扩展性：如何处理不断增加的工作负载？

1.2 设计目标

SeaTunnel 引擎（Zeta）设计为原生执行引擎，具有：

1. 轻量级：最小依赖、快速启动、低资源开销
2. 高性能：针对数据同步工作负载优化
3. 容错：基于检查点的恢复与精确一次语义
4. 资源效率：基于槽位的资源管理与细粒度控制
5. 引擎独立性：支持与 Flink/Spark 转换相同的连接器 API

1.3 架构对比

特性	SeaTunnel Zeta	Apache Flink	Apache Spark
主要用例	数据同步、CDC	流处理	批处理 + ML
资源模型	基于槽位	基于槽位	基于执行器
状态后端	可插拔（例如 localfile/hdfs 等，取决于配置与插件）	RocksDB/堆	内存/磁盘
检查点	分布式快照	Chandy-Lamport	RDD 血统
启动时间	取决于部署与依赖	取决于部署与依赖	取决于部署与依赖
依赖	取决于打包与插件	取决于打包与插件	取决于打包与插件

2. 整体架构

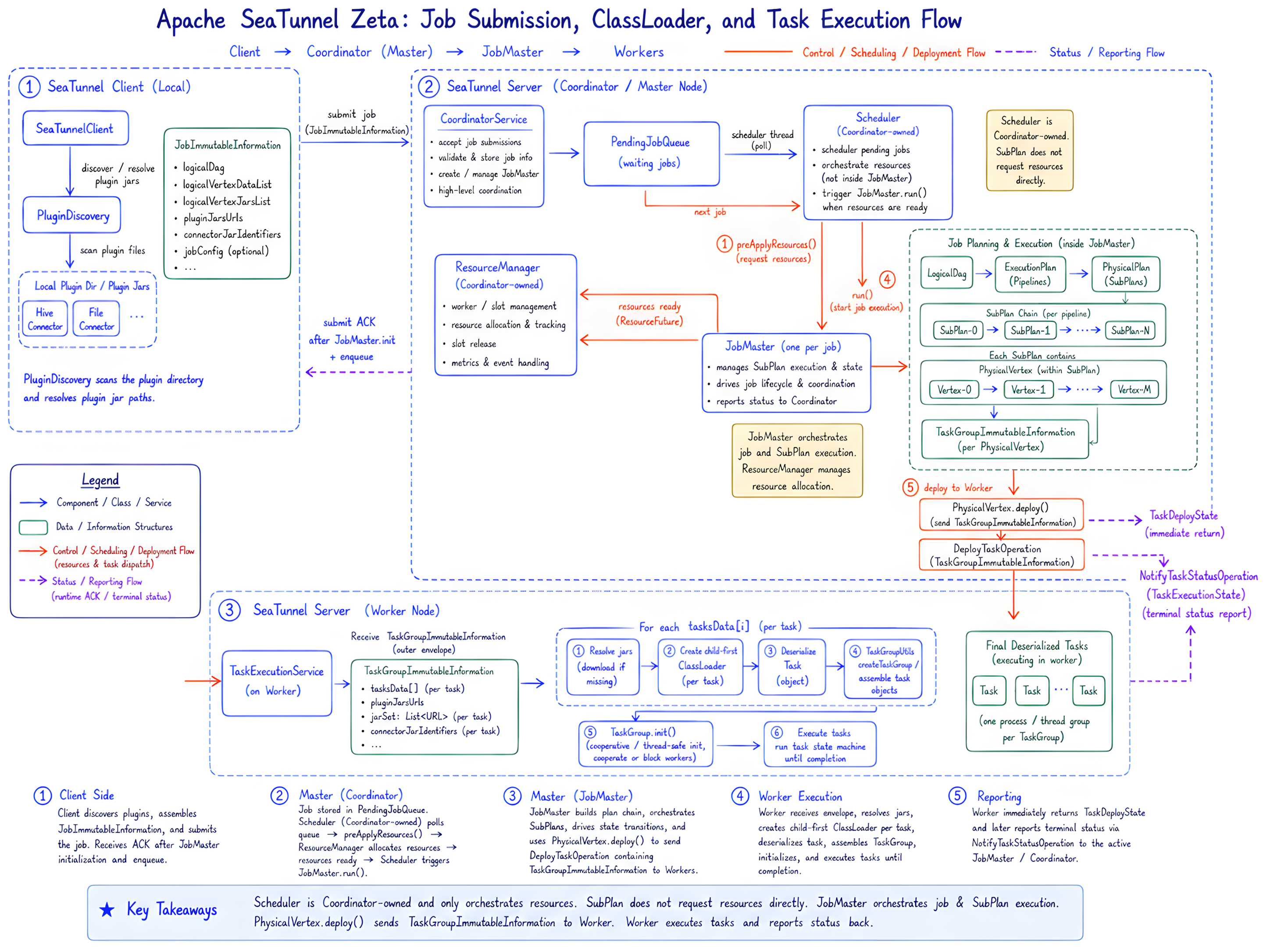

2.1 主-工架构

┌─────────────────────────────────────────────────────────────────┐
│                         主节点                                    │
│                                                                   │
│   ┌───────────────────────────────────────────────────────┐     │
│   │              CoordinatorService                       │     │
│   │  • 管理所有运行中的作业                               │     │
│   │  • 作业提交和生命周期管理                             │     │
│   │  • 维护作业状态（IMap）                               │     │
│   │  • 资源管理器工厂                                     │     │
│   └───────────────────────────────────────────────────────┘     │
│                                                                   │
│   ┌───────────────────────────────────────────────────────┐     │
│   │         JobMaster（每个作业一个）                     │     │
│   │  • 生成物理执行计划                                   │     │
│   │  • 从 ResourceManager 请求资源                        │     │
│   │  • 将任务部署到工作节点                               │     │
│   │  • 协调检查点                                         │     │
│   │  • 处理故障转移和恢复                                 │     │
│   └───────────────────────────────────────────────────────┘     │
│           │                         │                            │
│           │ (任务部署)              │ (资源请求)                 │
│           ▼                         ▼                            │
│   ┌─────────────────┐      ┌────────────────────────────┐      │
│   │ CheckpointManager│     │   ResourceManager          │      │
│   │ (每个管道)      │      │   • 槽位分配               │      │
│   └─────────────────┘      │   • 工作节点注册           │      │
│                             │   • 负载均衡               │      │
│                             └────────────────────────────┘      │
└─────────────────────────────────────────────────────────────────┘
                             │
                             │ (Hazelcast 集群)
                             ▼
┌─────────────────────────────────────────────────────────────────┐
│                         工作节点                                  │
│                                                                   │
│   ┌───────────────────────────────────────────────────────┐     │
│   │          TaskExecutionService                         │     │
│   │  • 部署和执行任务                                     │     │
│   │  • 管理任务生命周期                                   │     │
│   │  • 报告心跳                                           │     │
│   │  • 槽位资源管理                                       │     │
│   └───────────────────────────────────────────────────────┘     │
│                            │                                      │
│                            ▼                                      │
│   ┌───────────────────────────────────────────────────────┐     │
│   │         SeaTunnelTask（每个工作节点多个）             │     │
│   │                                                         │     │
│   │  ┌─────────────────────────────────────────────┐      │     │
│   │  │  SourceFlowLifeCycle                        │      │     │
│   │  │  • SourceReader                             │      │     │
│   │  │  • SeaTunnelSourceCollector                 │      │     │
│   │  └─────────────────────────────────────────────┘      │     │
│   │                      │                                 │     │
│   │                      ▼                                 │     │
│   │  ┌─────────────────────────────────────────────┐      │     │
│   │  │  TransformFlowLifeCycle                     │      │     │
│   │  │  • 转换链                                   │      │     │
│   │  └─────────────────────────────────────────────┘      │     │
│   │                      │                                 │     │
│   │                      ▼                                 │     │
│   │  ┌─────────────────────────────────────────────┐      │     │
│   │  │  SinkFlowLifeCycle                          │      │     │
│   │  │  • SinkWriter                               │      │     │
│   │  └─────────────────────────────────────────────┘      │     │
│   └───────────────────────────────────────────────────────┘     │
└─────────────────────────────────────────────────────────────────┘

2.2 核心组件

CoordinatorService

管理集群中所有作业的中心化服务。

职责：

• 接受作业提交
• 为每个作业创建 JobMaster
• 在分布式 IMap 中维护作业状态
• 提供作业查询和管理 API
• 处理作业生命周期事件

关键数据结构：

• 运行中作业元信息：作业基本信息、当前状态、状态变更时间戳（分布式存储，支持多节点一致读取）
• 已完成作业历史：用于查询与审计的作业快照（通常包含最终状态与关键元数据）

JobMaster

管理单个作业执行生命周期。

职责：

• 解析配置 → 生成 LogicalDag
• 从 LogicalDag 生成 PhysicalPlan
• 从 ResourceManager 请求资源（槽位）
• 将任务部署到工作节点
• 协调管道检查点
• 处理任务失败并重新调度

生命周期：

Created → Initialized → Scheduled → Running → Finished/Failed/Canceled

关键操作：

1. init()：生成物理计划，创建检查点协调器
2. run()：请求资源，部署任务，启动执行
3. handleFailure()：重启失败的任务，从检查点恢复

ResourceManager

管理工作节点资源和槽位分配。

职责：

• 跟踪工作节点注册和心跳
• 维护工作节点资源配置（CPU、内存）
• 基于策略分配槽位（随机、槽位比率、基于负载）
• 任务完成后释放槽位
• 处理工作节点失败

槽位分配策略：

• Random：在可用工作节点中随机选择
• SlotRatio：优先选择拥有更多可用槽位的工作节点
• SystemLoad：优先选择 CPU/内存使用率较低的工作节点

3. DAG 执行模型

3.1 执行计划转换

用户配置（HOCON）
    │
    ▼
┌───────────────┐
│  LogicalDag   │  • 逻辑顶点（数据源/转换/数据 Sink ）
│               │  • 逻辑边（数据流）
│               │  • 并行度（每个顶点）
└───────────────┘
    │ (JobMaster.generatePhysicalPlan())
    ▼
┌───────────────┐
│ PhysicalPlan  │  • SubPlan 列表（管道）
│               │  • JobImmutableInformation
│               │  • 资源要求
└───────────────┘
    │
    ▼
┌───────────────┐
│   SubPlan     │  • 管道（独立执行单元）
│  (Pipeline)   │  • PhysicalVertex 列表
│               │  • CheckpointCoordinator
└───────────────┘
    │
    ▼
┌───────────────┐
│PhysicalVertex │  • TaskGroup（共存任务）
│               │  • 分配的 SlotProfile
│               │  • ExecutionState
└───────────────┘
    │
    ▼
┌───────────────┐
│  TaskGroup    │  • 多个 SeaTunnelTask 实例
│               │  • 共享网络缓冲区
│               │  • 线程池
└───────────────┘
    │
    ▼
┌───────────────┐
│ SeaTunnelTask │  • 单个任务执行
│               │  • 数据源/转换/数据 Sink 生命周期
│               │  • 任务状态机
└───────────────┘

3.2 LogicalDag

以引擎独立的方式表示用户意图。

核心元素（概念级）：

• LogicalVertex：一个逻辑算子节点（Source / TransformChain / Sink），包含并行度等执行提示
• LogicalEdge：逻辑边，描述上游到下游的数据流向
• JobConfig：作业级配置（并行度、容错、资源、插件等）

创建：

由 JobConfig/用户配置构建：解析配置 → 生成顶点/边 → 生成可执行提示（并行度、资源等）。

3.3 PhysicalPlan

表示带资源分配的实际执行计划。

核心结构（概念级）：

• PhysicalPlan：由多个 SubPlan（管道）组成，并携带作业不可变元信息与终态结果句柄
• SubPlan（Pipeline）：一个独立执行单元，包含本管道的任务顶点集合，以及本管道的 checkpoint 协调器
• PhysicalVertex：一个可调度的并行实例，绑定到具体槽位/工作节点，并维护自身执行状态

生成：

由 JobMaster 完成：

1. 将 LogicalDag 切分为管道
2. 为每个顶点生成并行实例（PhysicalVertex）并计算资源需求
3. 为每个管道创建独立的 checkpoint 协调器

3.4 管道执行

作业被划分为管道（SubPlan）以便独立执行：

示例：

# 多数据源/Sink 配置
env { ... }

source {
  MySQL-CDC { table = "orders" }
  Kafka { topic = "events" }
}

transform {
  Sql { query = "SELECT * FROM orders JOIN events ON ..." }
}

sink {
  Elasticsearch { index = "orders" }
  JDBC { table = "events" }
}

生成的管道：

管道 1: MySQL-CDC → 转换 → Elasticsearch
管道 2: Kafka → 转换 → JDBC

好处：

• 独立的检查点协调
• 隔离的失败域
• 并行管道执行

3.5 任务融合

多个操作可以融合到单个 TaskGroup 中以提高效率：

无融合：
[数据源任务] → 网络 → [转换任务] → 网络 → [数据 Sink 任务]

有融合：
[TaskGroup: 数据源 → 转换 → 数据 Sink ]（单线程，无网络）

融合条件：

• 相同的并行度
• 顺序依赖
• 不需要 shuffle

4. 任务生命周期

4.1 任务状态机

   [Created]
       │
       ▼
    [INIT] ────────────────────────────────────┐
       │                                        │
       ▼                                        │
[WAITING_RESTORE]（如果恢复中）                │
       │                                        │
       ▼                                        │
  [READY_START]                                │
       │                                        │
       ▼                                        │
   [STARTING] ──────────────┐                  │
       │                     │                  │
       ▼                     ▼                  ▼
   [RUNNING] ──────────> [FAILED] ─────> (重启)
       │
       ▼
[PREPARE_CLOSE]
       │
       ▼
    [CLOSED]
       │
       ▼
   [CANCELED]（如果作业取消）

状态转换：

1. CREATED → INIT：任务已创建，初始化资源
2. INIT → WAITING_RESTORE：从检查点恢复
3. WAITING_RESTORE → READY_START：状态已恢复
4. READY_START → STARTING：打开数据源/转换/数据 Sink
5. STARTING → RUNNING：数据处理已启动
6. RUNNING → PREPARE_CLOSE：正常完成
7. PREPARE_CLOSE → CLOSED：资源已清理
8. RUNNING → FAILED：发生异常

4.2 SeaTunnelTask 执行

执行骨架（语义级）：

1. init：初始化运行时资源
2. restoreState：如果处于恢复路径，加载 checkpoint 状态
3. open：打开 Source/Transform/Sink 生命周期
4. 主循环：处理数据 + 处理 checkpoint 屏障/控制消息
5. close：正常结束时清理资源；异常时进入失败处理与上报

任务类型：

• SourceSeaTunnelTask：运行 SourceReader，发送数据
• SinkSeaTunnelTask：运行 SinkWriter，消费数据
• TransformSeaTunnelTask：运行转换链

4.3 FlowLifeCycle 管理

每个任务通过 FlowLifeCycle 管理组件生命周期：

生命周期语义：

• open：初始化 reader/transform chain/writer 等组件
• collect：数据驱动的执行入口（source poll、transform 处理、sink write）
• close：释放资源并保证幂等（可被重复调用）

5. 检查点协调

5.1 CheckpointCoordinator（每个管道）

每个管道都有独立的检查点协调器。

职责：

• 定期触发检查点
• 将检查点屏障注入数据流
• 收集任务确认
• 持久化完成的检查点
• 清理旧检查点

关键数据结构：

• checkpointId 生成器：单调递增生成 checkpointId
• pendingCheckpoints：进行中的 checkpoint 集合（等待 task ACK）
• completed checkpoints：最近成功的 checkpoint 列表（用于恢复与保留策略）
• checkpointStorage：外部持久化后端

检查点流程：

1. 协调器触发检查点（定期或手动）
2. 向管道中所有数据源任务发送屏障
3. 屏障通过数据流传播
4. 每个任务在收到屏障时快照状态
5. 任务向协调器发送 ACK
6. 协调器等待所有 ACK
7. 创建 CompletedCheckpoint，持久化到存储

5.2 检查点屏障

与数据一起流动的特殊控制消息：

屏障字段（概念级）：

• checkpointId：本次 checkpoint 的唯一标识
• timestamp：触发时间
• type：checkpoint/savepoint 等类型标识

屏障对齐：

• 具有多个输入的任务在快照前等待来自所有输入的屏障
• 确保分布式任务之间的一致性快照

6. 资源管理

6.1 槽位模型

SlotProfile：

• slotId：槽位标识
• worker：所属工作节点
• resourceProfile：CPU/内存等资源画像

WorkerProfile：

• address：工作节点地址
• total/available：总资源与可用资源
• assigned/unassigned：已分配与未分配槽位

6.2 资源分配流程

sequenceDiagram
    participant JM as JobMaster
    participant RM as ResourceManager
    participant Worker as 工作节点

    JM->>RM: applyResources(jobId, resourceProfiles)
    RM->>RM: 选择工作节点（策略）
    RM->>RM: 分配槽位
    RM->>JM: 返回槽位配置

    JM->>Worker: 部署任务（DeployTaskOperation）
    Worker->>Worker: 创建 SeaTunnelTask
    Worker->>JM: ACK

    JM->>JM: 任务运行中

6.3 基于标签的槽位过滤

将任务分配到特定工作节点组：

env {
  # 作业级 worker 标签过滤（key/value 全量匹配）
  tag_filter = {
    zone = "db-zone"
  }
}

用途：

• 数据局部性（分配到靠近数据源的工作节点）
• 资源隔离（ML 转换使用 GPU 工作节点）
• 多租户（不同团队使用不同的工作节点池）

说明：tag_filter 对整个作业/流水线生效；worker 的标签来源于集群成员属性（key/value），由集群部署侧配置与维护。

7. 失败处理

7.1 任务失败

检测：

• 任务向 JobMaster 报告异常
• JobMaster 监控任务心跳
• 超时触发失败检测

恢复：

1. 标记任务为 FAILED
2. 释放任务的槽位
3. 检索最新的成功检查点
4. 使用恢复的状态重启任务
5. 重新分配分片（对于数据源任务）

7.2 工作节点失败

检测：

• ResourceManager 监控工作节点心跳
• Hazelcast 集群检测成员移除

恢复：

1. 标记失败工作节点上的所有任务为 FAILED
2. 触发作业故障转移
3. 从最新检查点恢复
4. 在健康的工作节点上重新分配槽位
5. 重新部署任务

7.3 主节点失败

高可用性：

• 多个主节点（Hazelcast 集群）
• 作业状态存储在分布式 IMap 中（已复制）
• 新主节点从 IMap 状态接管

恢复：

1. 检测主节点失败（Hazelcast）
2. 选举新主节点
3. 新主节点从 IMap 读取作业状态
4. 重新连接到工作节点
5. 恢复检查点协调

8. 设计考量

8.1 为什么基于管道的执行？

替代方案：单一全局 DAG 执行

决策：划分为管道

好处：

• 独立的检查点协调（较少的协调开销）
• 清晰的失败边界（一个管道失败，其他继续）
• 更容易推理数据流
• 支持复杂的 DAG（多数据源/Sink ）

缺点：

• 无法跨管道边界融合任务
• 管道之间潜在的数据序列化

8.2 为什么使用 Hazelcast 进行协调？

替代方案：Zookeeper、etcd、自定义 Raft 实现

决策：Hazelcast IMDG

好处：

• 内存分布式数据结构（低延迟）
• 内置集群管理和失败检测
• 易于嵌入（无外部依赖）
• 熟悉的 API（Java Collections）

缺点：

• 大状态的内存开销
• 作为协调工具，不如 Zookeeper 经过充分测试

8.3 性能优化

1. 任务融合：

• 减少网络开销
• 改善 CPU 缓存局部性
• 降低序列化成本

2. 异步检查点：

• 检查点上传不阻塞数据处理
• 跨任务并行检查点

3. 增量检查点：

• 仅上传更改的状态（未来增强）

4. 零拷贝数据传输：

• 共存任务之间的共享内存
• 避免不必要的序列化
